V Grawitacyjna pojedyncza przenośnik maszyna do kruszenia głównej szczęki

Szczękowy kruszarka grawitacyjna V o dużej wydajności, pierwotna kruszarka szczękowa, kruszarka szczękowa jednodźwigniowa CJ1211

Opis produktu

Kruszarki szczękowe serii MJ są typu jednoprzegubowego, o konstrukcji do ciężkich zastosowań, wykorzystują symetryczną komorę kruszenia głębokiego, duży otwór podawczy i zoptymalizowany kąt zazębienia, aby osiągnąć wysoki wskaźnik eksploatacji, duży współczynnik kruszenia i wysoką wydajność. Z długą żywotnością kruszarki, niskim zużyciem, łatwą konserwacją i obsługą, hydrauliczna lub mechaniczna regulacja mechanizmu rozładowczego jest prosta i niezawodna.



Kruszarki szczękowe serii MJ w pełni wykorzystują metody CAD i analizy elementów skończonych do optymalizacji kruszarki.

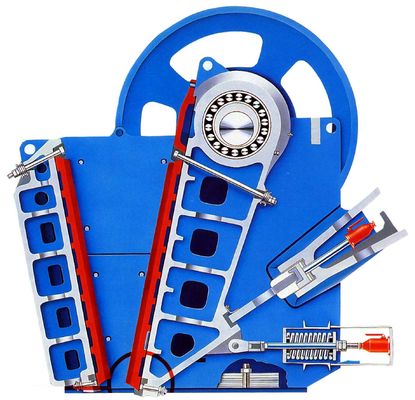

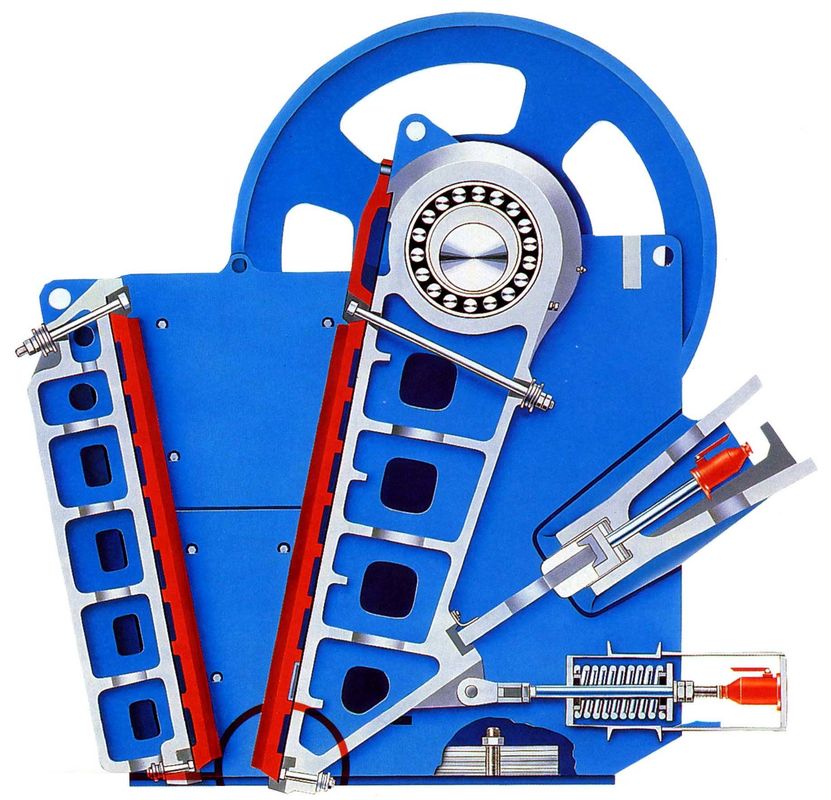

konstrukcji w oparciu o długotrwałe gromadzenie doświadczeń. Konstrukcja maszyny kładzie nacisk na zmniejszenie masy urządzenia przy jednoczesnym zapewnieniu i zwiększeniu wytrzymałości, zwiększeniu niezawodności, bezpieczeństwa i ekonomii. Zarówno stałe, jak i ruchome płyty szczękowe są odlewami w kształcie skrzynki z pofałdowaną płytą, o lekkiej wadze i wysokiej wytrzymałości i sztywności, wyposażone w podwójny, uszczelniony system smarowania, który może być bezpieczny i niezawodny;

Wszystkie spawy są unikane ze strefy koncentracji naprężeń, zmiana krzywizny elementu w strefie koncentracji naprężeń jest przyjęta w celu zwiększenia wytrzymałości





Kwadratowe duże podawanie, symetryczna głęboka komora kruszenia bez martwej strefy

Aby poprawić wydajność podawania





Kruszarki szczękowe serii MJ są wyposażone w prawie kwadratowy duży otwór podawczy, głęboką komorę i konstrukcję komory kruszenia bez martwej strefy, co może poprawić wydajność podawania i wydajność.



Górna część ruchomej szczęki jest wyposażona w wymienną grubą osłonę ochronną dla ruchomej szczęki, aby przejąć uderzenie podawcze.

Nie ma potrzeby instalowania płyty blokującej nad ruchomą szczęką otworu podawczego, a luzem minerały wchodzące do kruszarki mogą spadać bezpośrednio do obszaru ruchu komory kruszenia.



Tradycyjne kruszarki szczękowe są przyjęte z asymetryczną konstrukcją komory kruszenia z efektywnym rozmiarem podawania mniejszym niż znamionowy otwór. Seria kruszarek jest przyjęta z symetryczną konstrukcją komory kruszenia, dzięki czemu rzeczywisty otwór jest równy otworowi znamionowemu, co poprawia wydajność podawania.



Model	MJ0806	MJ1208	MJ1211	MJ1311	MJ1511	MJ1513
Rozmiar podawania	895×660	1200×830	1200×1100	1300×1130	1500×1070	1500×1300
L(m)	2.55	3.23	3.61	3.76	4.11	4.50
W(m)	1.88	2.57	2.35	2.47	3.00	2.90
H(m)	2.38	2.95	3.51	3.85	3.33	4.19
D(m)	1.60	1.86	1.86	2.17	1.76	2.17
F(m)	1.58	1.93	2.50	2.68	2.39	3.05
Objętość wysyłki(m³)	13	23	32	38	48	58
(CSS)Zakres	50-175	75-275	125-275	125-300	125-300	150-300
Waga(kg)	13200	27000	34500	41500	53000	63500
Moc silnika(kw)	75	132	160	160	200	200
Wydajność(t/h)	85-320	240-500	305-800	330-965	385-1090	480-1155



CSS(mm)	Model
	MJ0806	MJ1208	MJ1211	MJ1311	MJ1511	MJ1513
40
50	85-115
75	95-155	160-220
100	120-195	220-295
125	145-230	270-350	3295-390	330-435	385-495
150	170-270	320-435	355-460	385-500	440-595	480-620
175	195-315	390-510	400-525	445-570	505-670	540-705
200		440-575	450-590	490-645	575-745	615-805
225		490-645	505-665	550-735	635-820	670-880
250		555-725	555-730	605-805	705-925	745-980
275		605-795	605-800	660-880	770-1005	825-1060
300				720-965	820-1080	880-1155



Wydajność pokazana w tabeli wskazuje jedynie przybliżoną wydajność kruszarki. Odpowiednie warunki to kruszenie w obwodzie otwartym, suche kruszenie granitu o gęstości nasypowej 1600 kg/m3, którego maksymalny rozmiar może spełniać maksymalny rozmiar podawania dozwolony przez kruszarkę. Niższe wartości w tabeli dotyczą sytuacji, w której drobne frakcje podawania mniejsze niż rozmiar rozładowania są odrzucane, a wyższe wartości dotyczą sytuacji z zawartością drobnych frakcji. CSS, przy którym kruszarka może normalnie pracować, zależy od rozkładu ziarnistości podawania, kruchości materiału (Wi), ilości zanieczyszczeń w podawaniu, rodzaju zainstalowanych płyt szczękowych oraz rodzaju użytego materiału.





Krzywa charakterystyczna ziarnistości rozładowania Ta krzywa jest typową krzywą charakterystyczną ziarnistości dla skał średnio kruszalnych (Wskaźnik pracy kruszenia Wi=16). Około 75% produktów jest mniejsze niż CSS. Kształt i produkt Krzywej Ziarnistości jest mniejszy niż stosunek CSS, w zależności od charakterystyki minerałów. W przypadku skał o różnej kruchości (Wi między 20-12), zwykle około 65%-85% kruszonego produktu jest mniejsze niż CSS kruszarki.

Kruszarka do kamienia jest szeroko stosowana do pierwotnego, wtórnego i drobnego kruszenia granitu, bazaltu, wapienia, skał, betonu, kruszyw, żwiru, dolomitu, kwarcu i ponad 130 rodzajów kamieni w górnictwie, kamieniołomach, budownictwie, drogownictwie i innych gałęziach przemysłu. Wszystkie nasze kruszarki do kamienia mają pełne modele do wyboru. Możesz wybrać małą kruszarkę do kamienia, średnią lub dużą kruszarkę do kamienia w zależności od swoich potrzeb.

Pytania i odpowiedzi

Aby wybrać odpowiedni model dla Ciebie, powiedz nam:

1. jaki rodzaj kamienia chcesz kruszyć? na przykład granit, wapień, kamień rzeczny, bazalt, ruda żelaza....
2. jaki jest rozmiar Twojego kamienia przed kruszeniem? ile cali lub mm?
3. jakie są Twoje wymagania dotyczące ostatecznego rozmiaru produktu? ile cali lub mm?
4. jakie są Twoje wymagania dotyczące wydajności produkcyjnej? ile ton na godzinę?
5. jaki jest Twój whatsapp lub wechat? jest nam szybciej wysłać Ci więcej szczegółów i zdjęć.
